A finales de noviembre pasado, me encontré en un taller de carpintería en la zona de La Gloria, aquí en Tijuana, rodeado de aserrín y el ruido de una sierra de banco que no dejaba de cantar. Tenía mi laptop abierta sobre un banco de trabajo lleno de pegamento seco. El olor a aserrín de pino mezclado con el aroma de café cargado que el dueño del taller me ofreció mientras revisaba cotas frente a él es algo que se te queda grabado; es el olor del trabajo real, no el de los renders bonitos.
Ahí fue donde me cayó el veinte: mis planos arquitectónicos, con sus sombras elegantes y sus capas perfectamente organizadas, no le decían al fabricante lo que realmente necesitaba saber para cortar madera. Yo estaba dibujando conceptos; él necesitaba instrucciones de corte. Ese día aprendí que detallar una cocina integral para un taller local no tiene nada que ver con lo que te enseñan en un curso básico de AutoCAD de esos que solo te explican cómo usar el comando 'Line' o 'Offset'.
La brecha entre el dibujo estético y el dibujo de taller

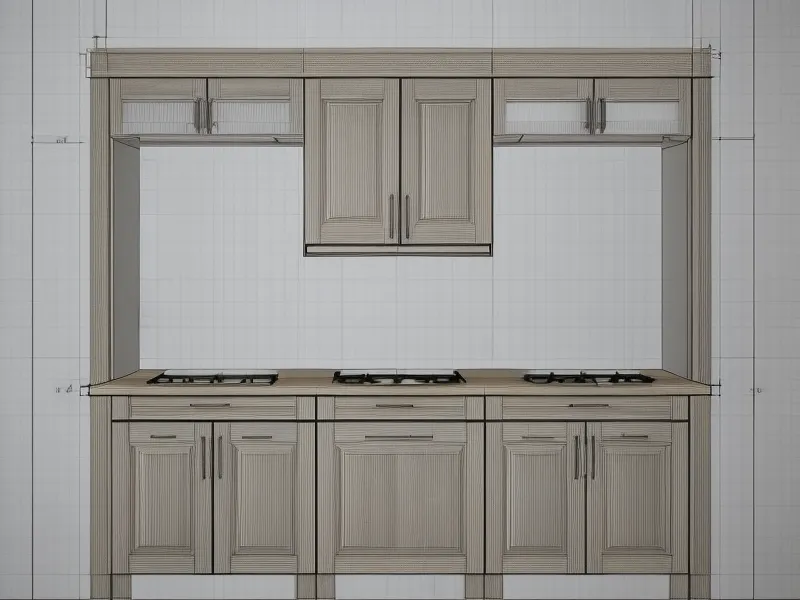

Durante las primeras semanas de febrero, me dediqué a observar cómo transformaban mis archivos en muebles físicos. Descubrí que los fabricantes locales en el norte de México no buscan que les digas qué color de granito se ve mejor bajo la luz del sol. Lo que necesitan son despieces exactos que respeten, sobre todo, el espesor real del material. En nuestro mercado, el estándar es el tablero de melamina de 18 mm, ya sea sobre aglomerado o MDF.
Si tú dibujas un gabinete de 60 cm de ancho y no descuentas los 18 mm de cada costado para calcular el piso y los amarres superiores, el carpintero va a tener que recalcular todo a mano. Y si el carpintero tiene que usar su calculadora porque tu plano no sirve para cortar, lo más probable es que no te vuelva a llamar para el siguiente proyecto. Detallar planos de cocinas es, en esencia, hacer el trabajo sucio de las matemáticas antes de que la madera toque la sierra.
El estándar que salva proyectos: El Sistema 32

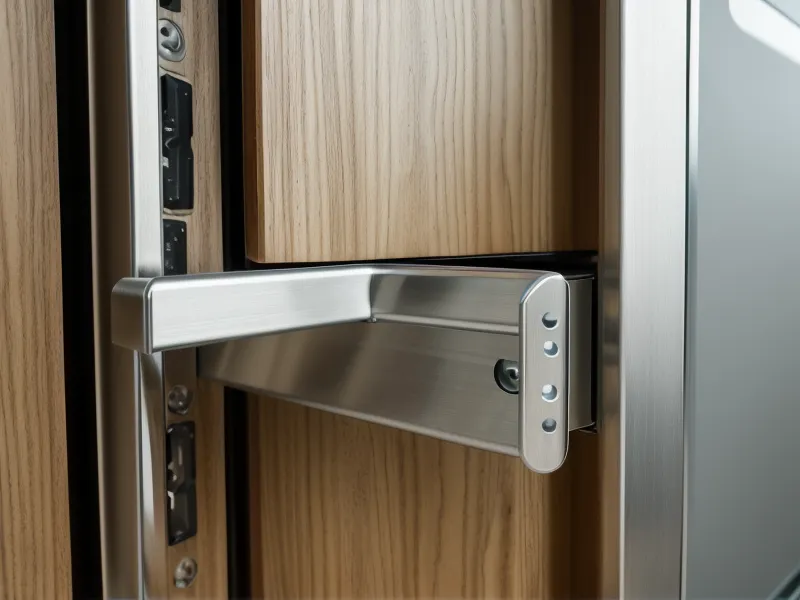

Uno de los mayores retos fue entender que no puedes poner las repisas o las bisagras donde te dé la gana. Empecé a estudiar el famoso Sistema 32 por mi cuenta, ajustando mis bloques de AutoCAD para que cada perforación de bisagra coincidiera exactamente con lo que las máquinas del taller pueden hacer. El Sistema 32 no es más que una norma de fabricación modular donde los centros de perforación están a una distancia entre centros de 32 mm.
Esto no es un capricho técnico. Es lo que permite que los herrajes europeos, como las bisagras de cazoleta o las correderas telescópicas, encajen a la primera. Cuando empecé a aplicar esto, mi flujo de trabajo como freelance cambió. Dejé de dibujar 'una puerta' para empezar a dibujar un componente con perforaciones técnicas. Si te interesa profundizar en cómo presentar esto de forma que no se vea como un relajo de archivos y sea profesional, hace tiempo comenté sobre los mejores cursos para dominar layouts y sheet sets en AutoCAD profesional, que es justo donde organizas estas vistas de detalle para que el taller no se pierda.
Ergonomía y medidas que no se negocian
En la fabricación de cocinas, hay números que son ley. La profundidad estándar de cubiertas de cocina es de 60 cm. Si la haces de 58 cm, la estufa de empotrar va a quedar volando; si la haces de 65 cm, le vas a quitar espacio vital a la circulación en cocinas pequeñas de interés social. Durante mis meses de prueba y error, aprendí que el famoso 'triángulo de trabajo' (la relación entre estufa, fregadero y refrigerador) es lo primero que el fabricante revisa para validar si el arquitecto que diseñó la cocina sabía lo que estaba haciendo.
Otro detalle que me costó sangre fue el tema del 'canto' (edge banding). En la fabricación de melamina, cada pieza cortada lleva una cinta de PVC en las orillas para ocultar el aglomerado. Ese canto tiene un espesor (usualmente de 0.5 mm a 2 mm). Aunque parezca una tontería, en un mueble con cuatro cajones seguidos, no descontar el espesor del canto en el plano de despiece puede hacer que el último cajón simplemente no entre. En el mobiliario, dos milímetros son la diferencia entre un cajón que cierra suavemente y uno que se traba y te obliga a lijar en el sitio.
Una tarde calurosa de julio y el error de los dos milímetros
Recuerdo bien una tarde calurosa de julio. Estaba entregando los planos para una cocina en una privada cerca de Rosarito. Por las prisas, no verifiqué el margen de tolerancia de unas correderas telescópicas de extensión total. El catálogo decía que necesitaban 12.7 mm de espacio libre a cada lado del cajón, y yo, en mi soberbia de 'yo lo sé todo', dejé exactamente 12 mm en el plano de AutoCAD.
Tras casi un mes de revisiones y fabricación, me llamaron del taller. Los cajones no entraban. Tuve que rehacer el plano completo de los módulos internos y el fabricante tuvo que volver a cortar los fondos de los cajones. Fue una lección de humildad: en el dibujo técnico de taller, la precisión absoluta es mentira si no consideras la holgura necesaria para el herraje. A veces, el problema no es el dibujo, sino cómo revisas lo que ya hiciste. Por eso siempre tengo a la mano mi propia guía sobre cómo revisar planos de AutoCAD para evitar errores en despachos, porque un error así te quita la utilidad de todo el contrato.
El ángulo poco común: Por qué no debes detallar de más
Aquí es donde mi opinión choca con lo que dicen muchos cursos de diseño de interiores. Muchos te dicen que entregues el plano con cada tornillo dibujado. Mi experiencia con los talleres locales en Tijuana y el norte del país es distinta: olvídate de detallar cada milímetro interno en el plano de ensamble. Los fabricantes locales prefieren que les des las medidas globales (el 'casco' del mueble) y un despiece bruto.
¿Por qué? Porque ellos necesitan ajustar según su propia maquinaria y, muy importante, según los retales (sobrantes) que tengan disponibles en el taller. Si tú les das una lista de corte demasiado rígida, les quitas margen de maniobra para optimizar el material. Mi trabajo como freelance es ser el puente: yo doy la estructura técnica correcta, el Sistema 32 y las dimensiones críticas de los herrajes, pero dejo que ellos decidan cómo optimizar el tablero de melamina de 18 mm para que no desperdicien media hoja en un solo gabinete.
Convertirse en el puente técnico
Después de casi un año especializándome en esto, me he dado cuenta de que hay un nicho enorme para los que sabemos usar AutoCAD pero no pretendemos ser arquitectos de revista. Ser el 'vato de los planos' que entiende cómo se arma un mueble es mucho más valioso para un carpintero que ser el diseñador que solo manda fotos de Pinterest.
Hoy en día, cuando termino un set de planos para una cocina comercial o residencial, ya no siento esa ansiedad de que algo no vaya a cuadrar. La tensión en el cuello que antes me duraba días desaparece por completo en el momento en que visito la obra y escucho el 'clic' perfecto de una bisagra instalada según mis especificaciones de plano. No es solo un sonido; es la confirmación de que el dibujo técnico, cuando se hace con los pies en el aserrín, funciona exactamente como debe.
